Aparatos de maniobra | Bloques de distribución

Steck Group

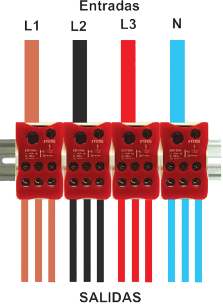

Los bloques SBI Steck se presentan como una solución técnica-económica para la configuración de cableado en los tableros eléctricos. El profesional montador de equipamiento logrará disminuir tiempos en la distribución y conexión de manera segura de todos los componentes de maniobra y protección que deben interconectarse de forma prolija y de manera reglamentaria. Entradas: alimentación cableada de potencia \| IRAM 2178 / IRAM 62266 Salidas: Distribución cableada a elementos de protección, comando o maniobra \| IRAM NM 243-3 / IRAM 62267 Ventajas: Ahorro de espacio, tiempos de montaje y accesorios, en comparación con el empleo de un sistema de embarrado convencional Compacto y modular Dos posibilidades de uso: unipolar o multipolar (acoplando lateralmente los módulos necesarios) Posibilidad de puentear módulos adicionales laterales según proyecto Grado de protección IP 20, con cubierta protectora rebatible frontal In desde ochenta hasta quinientos amperes, mínimo espacio, máxima potencia Un =690 volts corriente alterna Sección de conductores de entrada (borne unipolar) desde 1 x 6 hasta 1 x 185 milímetros cuadrados Tornillería de sujeción Allen, que asegura el apriete y contención de conductores o terminales de manera segura Posibilidad de montaje sobre placa (atornillado) o riel DIN NS35 (encastrable) Poliamidas no propagantes de la llama, libres de halógenos Conformidad Norma IEC 60947-7-1 Conformidad AEA 90364 Entradas: alimentación cableada de potencia \| IRAM 2178 / IRAM 62266 Salidas: Distribución cableada a elementos de protección, comando o maniobra \| IRAM NM 243-3 / IRAM 62267 Los usuarios que tengan más de tres circuitos de salida deberán contar con un juego de barras que permita efectuar el conexionado o remoción de cada uno de los dispositivos de maniobra, cómodamente y sin interferir con los restantes. Este juego de barras podrá ser realizado con pletinas desnudas de cobre o latón, montadas en soportes adecuados, bornes de distribución, peines de conexión o una combinación de ellos. (AEA 90364.7.771)
