Los reguladores de presión proporcional de la serie electrónica son transductores de una señal eléctrica de corriente o voltaje de baja potencia en una señal neumática de presión.
Aplicación

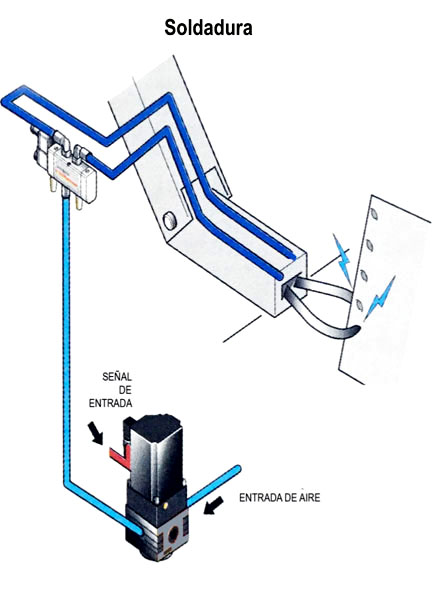

- regular presión de contacto en soldadura por ultrasonido o eléctrica de punto;

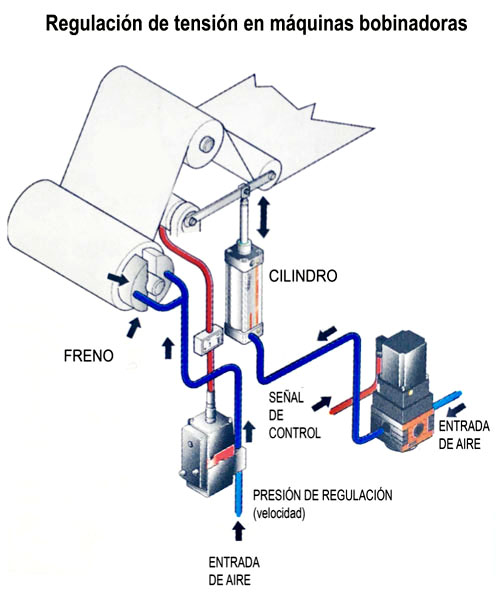

- regular tensión de alambre de cobre en máquinas bobinadoras (las RPP son fundamentales en el control de frenos neumáticos y rodillos oscilantes);

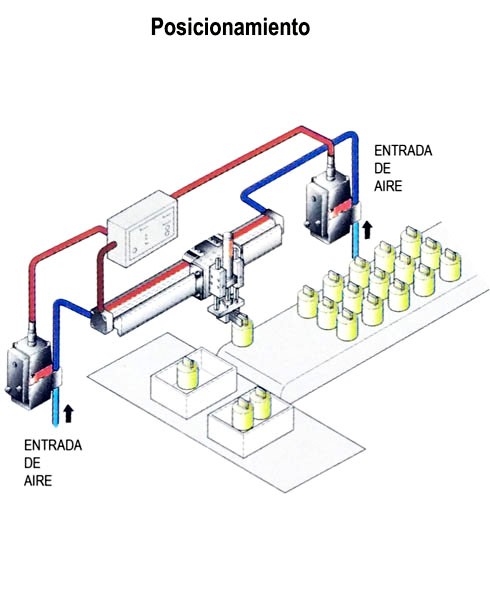

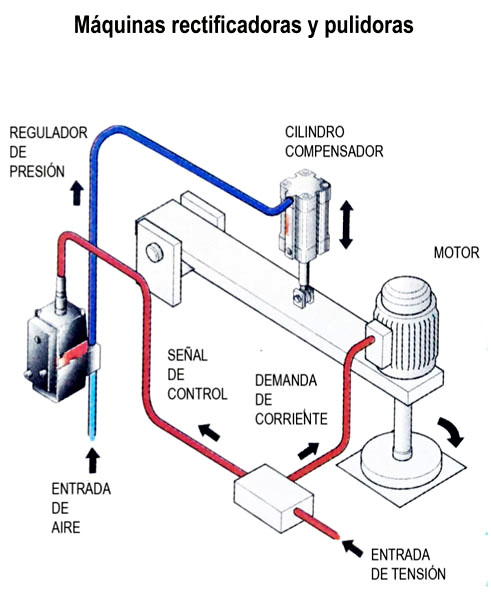

- control general de presiones y fuerzas en actuadores;
- equipamientos médicos de alta sensibilidad, sistemas de monitoreo de presión sanguínea, etc.;
- equipamientos químicos y farmacéuticos y aplicaciones específicas de ingeniería en laboratorios;
- medición de gases en control de procesos críticos;
Otras aplicaciones incluyen control de tensión de bandas de papel o telas en industrias del reciclado de papel y textiles; monitoreo de presión en máquinas sopladoras de envases, e industria de procesado de alimentos.
Características técnicas

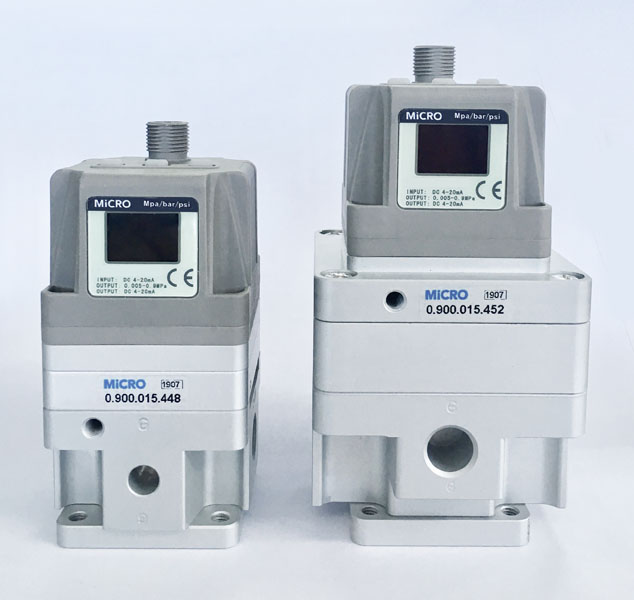

Diseño liviano y compacto que incluye una pantalla led de fácil lectura. Allí se puede apreciar el valor de la presión secundaria o regulada, y su correspondiente unidad de medida. El conexionado eléctrico se lleva a cabo mediante un conector M12 de cuatro pines. Y el conexionado neumático, mediante roscas BSPP(G).
Las operaciones de programación de configuración, que incluyen parametrización, ajustes de presiones y configuración de funciones, se realizan de forma simple. La señal eléctrica de salida del monitoreo de presiones secundarias puede ser digital o analógica.
Se ofrecen en dos tamaños: G 1/4" y G 1/2", de acuerdo a las necesidades de caudal de aire comprimido requeridas por la aplicación.
| Mínima presión de entrada | selecciones una presión + 1 bar | |
|---|---|---|
| Máxima presión de entrada | 2/10 bar | |
| Rango de presión de salida | 0.005...1 bar/0.005...5 bar/0.005...9 bar | |
| Entrada eléctrica | Voltaje | VDC: 24 V, 10% |
| Señal de entrada | Corriente | VDC 24 V, máxima 0,12 A |
| Tipo de corriente | VDC 4-20 mA | |
| Resistencia de corriente | Tipo de voltaje | VDC 0-10 |
| Preselección | 4 puntos | |
| Tipo de corriente | < 250 Ω | |
| Señal de salida (feedback) | Tipo de voltaje | 6,5 kΩ, aprox. |
| Preselección | entrada predeterminada 24 VDC aproximada 4,7 kΩ | |
| Analógico | VDC 1-5V (carga de impedancia : inferior a 250Ω) | |
| Temperatura ambiente | 0-50 °C | |
| Grado de protección | IP 65 | |
