Conectores serie AT, de Amphenol Sine System: una solución económica y de alto rendimiento para diversas aplicaciones.

Ver Glosario de siglas

● AWG: American Wire Gauge, ‘calibre de alambre estadounidense’
● IP: Ingress Protection, ‘grado de protección’
● RoHS: Restriction of Hazardous Substances Directive, ‘Directiva de Restricción de Sustancias Peligrosas’
● UV: ultravioleta

Aplicaciones

Equipamiento pesado, transporte, marina, diagnóstico, militar, energías alternativas y agrícola.

Diseño

El diseño del conector incorpora un sistema de enganche que garantiza una buena conexión eléctrica y mecánica.
Mientras, su sistema de sellado se compone de un anillo de silicona frontal y un sello trasero que evitan la entrada de humedad y de líquidos que puedan afectar la conexión.

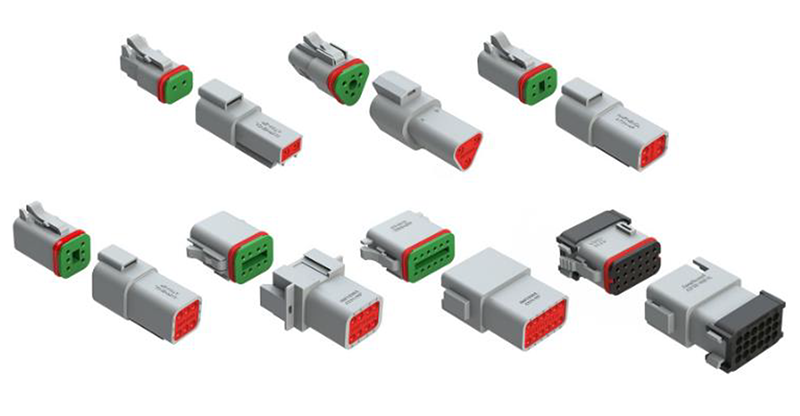

Conectores industriales, Serie AT de Amphenol

Composición

Las carcasas están fabricadas con un material termoplástico que, no solo es durable, sino que además ofrece excelentes resistencia a los rayos ultravioletas, propiedades dieléctricas y propiedades mecánicas.
Los contactos están fabricados a partir de una aleación de cobre de buena calidad para asegurar una conexión eléctricamente confiable.

Comunicación

La interfaz de la serie AT cumple el estándar industrial y es compatible con otras marcas existentes en la industria.

Características técnicas

Cantidad de contactos: 2, 3, 4, 6, 8, 12 y 18 contactos
Corriente máxima: 13 A
Tamaño de los contactos: AWG 16
Sección de conductores permitidos: AWG 14/20 (0,5 a 2,5 mm²)
Tipo de contactos crimpeables: estampados (“stamped S&F”) o sólidos torneados (“machined”)
Grado de protección: IP 68 (resistencia UV, apto para intemperie)
Tensión dieléctrica máxima: 1.500 V
Rango temperaturas operacionales: -55° a 125 °C
Vibración: 20 g sin degradación de la señal eléctrica
Shock: 50 g sin desconectarse mecánicamente
Cumple con RoHS
