Gama de conexión pasiva y activa entre sensores y sistemas de control, de Balluff.

Ver Glosario de siglas

● HF: High Frequency, ‘frecuencia elevada’
● IoT: Internet of Things, ‘Internet de las cosas’
● IP: Ingress Protection, ‘grado de protección’
● LED: Light Emitting Diode, ‘diodo emisor de luz’
● LF: Low Frequency, ‘frecuencia baja’
● NPN: negativo, positivo, negativo
● PNP: positivo, negativo, positivo
● PTFE: politetrafluoroetileno (teflón)
● PUR: poliuretano
● PVC: Polyvinyl Chloride, ‘cloruro de polivinilo’
● RFID: Radio Frequency Identification, ‘identificación por radiofrecuencia’
● TPE: ThermoPlastic Elastomer, ‘elastómero termoplástico’
● UHF: Ultra High Frequency, ‘frecuencia ultraelevada’
● UV: ultravioleta

En cualquier sistema automatizado, los sensores son clave: detectan presencia, miden distancia, identifican colores o estados. Pero esa información solo tiene valor si llega con precisión y sin interferencias hasta el controlador. Por eso, la conectividad entre sensores y sistemas de control es tan importante como la calidad del sensor en sí.
Balluff ofrece una línea completa de soluciones de conectividad tanto activa como pasiva diseñadas para lograr máxima confiabilidad y resistir condiciones extremas en industrias como soldadura, estampado, alimentos o automatización general.
Estas soluciones complementan la amplia gama de productos de automatización de Balluff: sensores y sistemas para la medición de desplazamiento, identificación, detección de objetos, monitoreo de los medios de proceso y un amplio portafolio de procesamiento industrial de imágenes.
A continuación, se presenta la variedad de combinaciones disponibles para facilitar los diseños de conectividad.

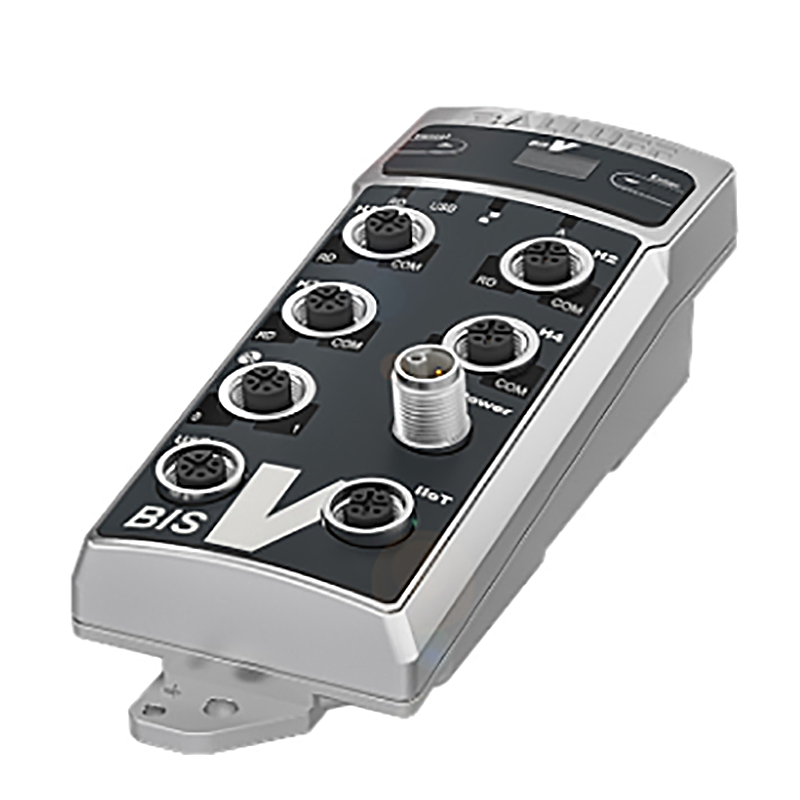

Unidades de evaluación RFID con capacidades IoT

Las unidades de evaluación RFID BIS V son sinónimo de transmisión rápida de datos, tiempos de ciclo cortos y alta seguridad de los datos en todas las aplicaciones. Se puede utilizar hasta cuatro lectores simultáneamente en cada unidad de evaluación. Su independencia de frecuencia permite incluso el funcionamiento mixto de diferentes frecuencias (LF, HF y UHF).

Todos los sistemas de bus habituales en el mundo
Concepto de montaje variable que facilita la instalación en rieles de sombrero o perfiles
Cuatro puertos parametrizables de forma independiente para el funcionamiento simultáneo de hasta cuatro lectores
Posibilidad de funcionamiento mixto de LF, HF y UHF
Puerto maestro IO-Link integrado
Compatibilidad electromagnética gracias a la robusta carcasa de zinc fundido a presión

Unidades de evaluación RFID con capacidades IoT

Fuente: KDK Argentina

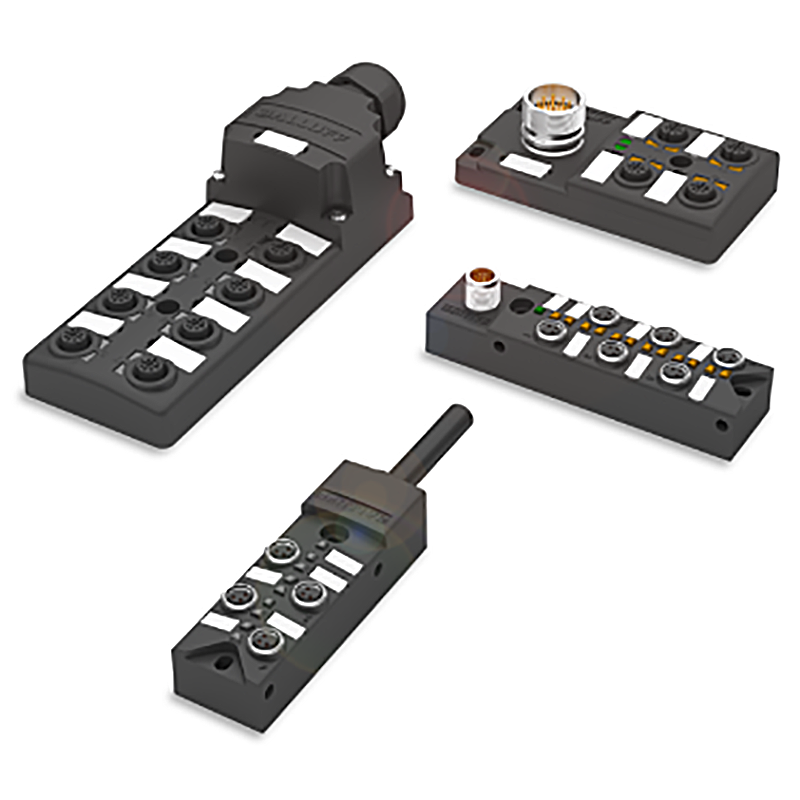

Bloques de conexión: uso universal, incluso en condiciones difíciles

Los bloques de conexión conectan los sensores y actuadores al controlador. Son especialmente adecuados para su uso en condiciones hostiles, especialmente cuando se utilizan refrigerantes y lubricantes. Su carcasa totalmente encapsulada ofrece un alto grado de protección y una excelente resistencia a golpes y vibraciones.
Su diseño hace que estas interfaces sean adecuadas para cualquier equipo o máquina, y el uso de tornillo de metal garantiza un ajuste preciso de los conectores.
Principales ventajas:

Conexiones sencillas
Requieren de poco espacio
Resistentes a vibraciones y golpes
Robustos y de grado industrial
Resistentes a diferentes medios gracias a los tornillos de metal
Opciones de montaje flexibles
Alta precisión de ajuste al conector gracias al uso de tornillos de metal

Bloques de conexión

Fuente: KDK Argentina

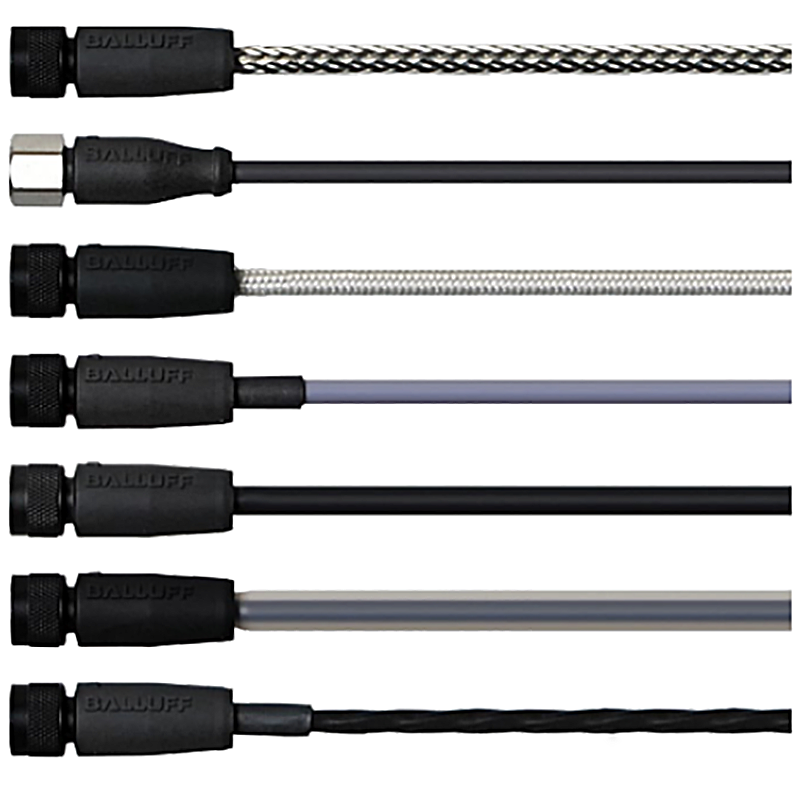

Cables para uso en condiciones extremas de alta durabilidad en la industria

Soportan abrasión, aplastamiento y desgaste por contacto constante con componentes cargados.
Superan pruebas Ecolab, son resistentes a agentes cáusticos y soportan limpieza con vapor a alta presión.
Tolerancia a temperaturas extremas: funcionan en rangos de -60 a 400 °C según el modelo, con materiales resistentes a radiación UV, ozono y choques térmicos.
Cuentan con cubiertas de silicona, PTFE o recubrimientos especiales que evitan daños por chispas y calor.
Minimizan reemplazos repetitivos y prolongan la vida útil en aplicaciones críticas.
Amplia variedad de configuraciones (simple o doble terminación, diferentes longitudes, materiales de cubierta) adaptadas a cada tipo de entorno.

Cables para uso en condiciones extremas

Fuente: KDK Argentina

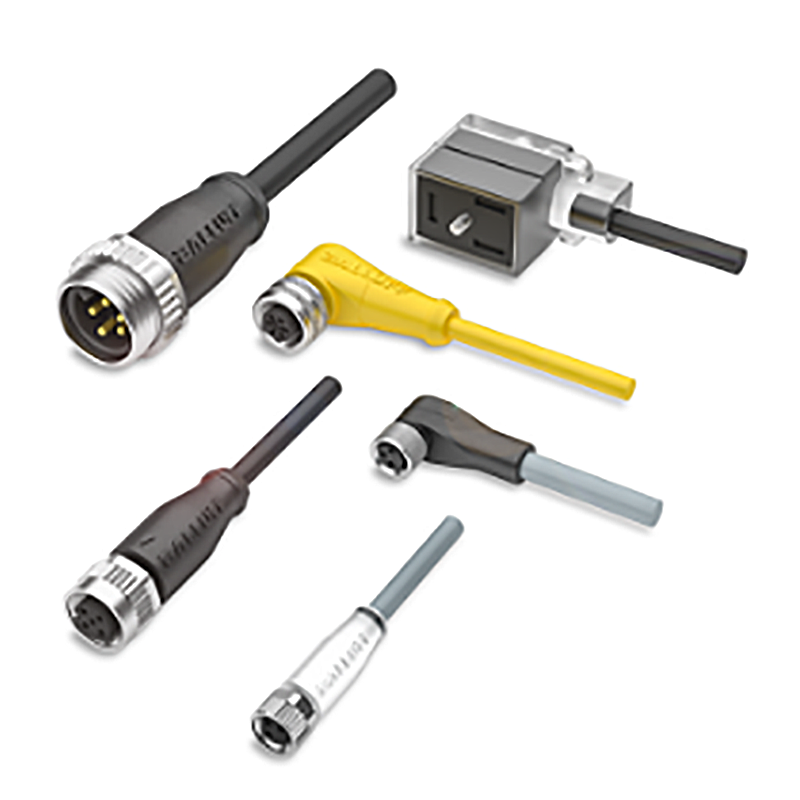

Cables y latiguillos de conexión

Longitudes estándar: 2, 5 y 10 m (cables); 0,3, 0,6, 1, 2, 5 y 10 m (latiguillos); 0,3, 0,6 y 1 m (latiguillos y conectores robustos)
Diversos tipos de recubrimiento: PVC (aplicaciones de automatización en general y de limpieza), PUR (sin halógenos) y TPE (alta flexibilidad e inmune a las chispas de soldadura)
Sin leds, con leds PNP y con leds NPN
Conectores rectos y en ángulo
Diversas aplicaciones: sensores, alimentación, redes
Resistencia a métodos de limpieza
Alta durabilidad

Cables de conexión

Fuente: KDK Argentina

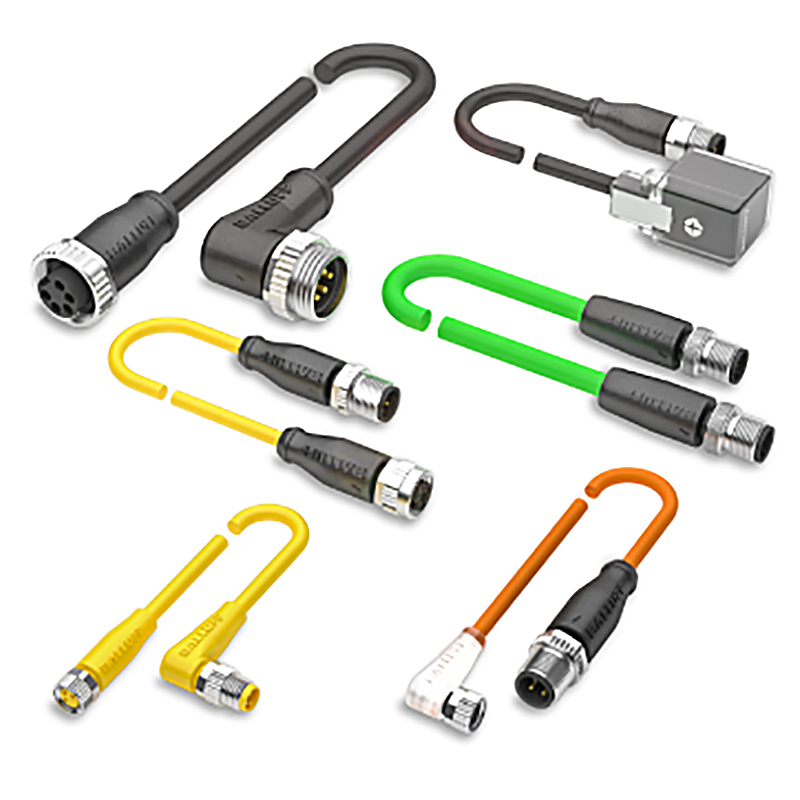

Latiguillos de conexión

Fuente: KDK Argentina

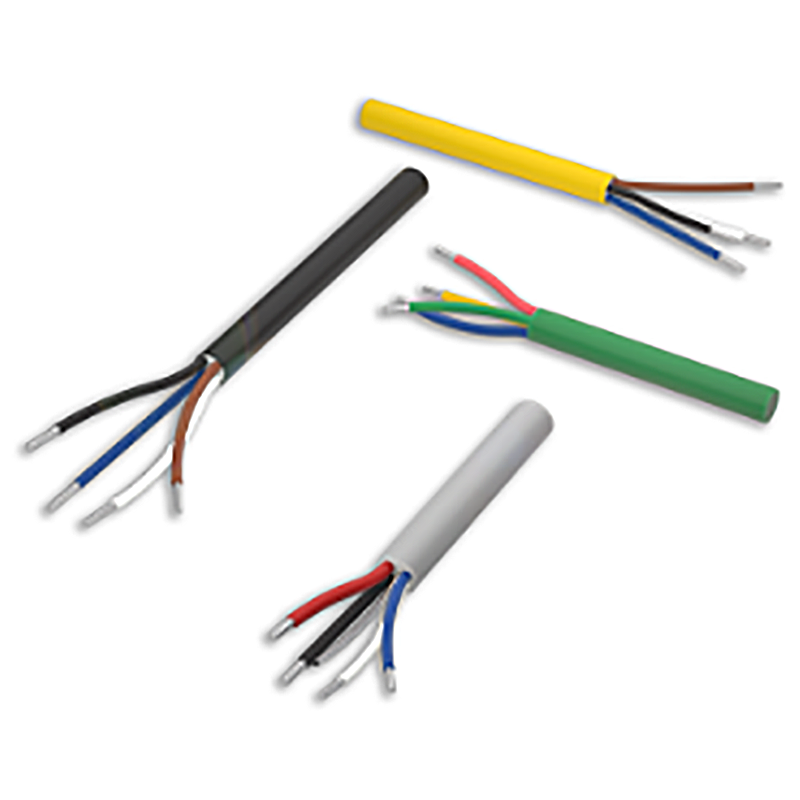

Cables a granel: cuarenta y cuatro versiones

Longitudes estándar: 100 m
Diversos tipos de recubrimiento: PVC (aplicaciones de automatización en general y de limpieza), PUR (sin halógenos) y TPE (alta flexibilidad e inmune a las chispas de soldadura)
Diversas aplicaciones: sensores, alimentación, redes
Resistencia a métodos de limpieza
Alta durabilidad

Cables a granel

Fuente: KDK Argentina

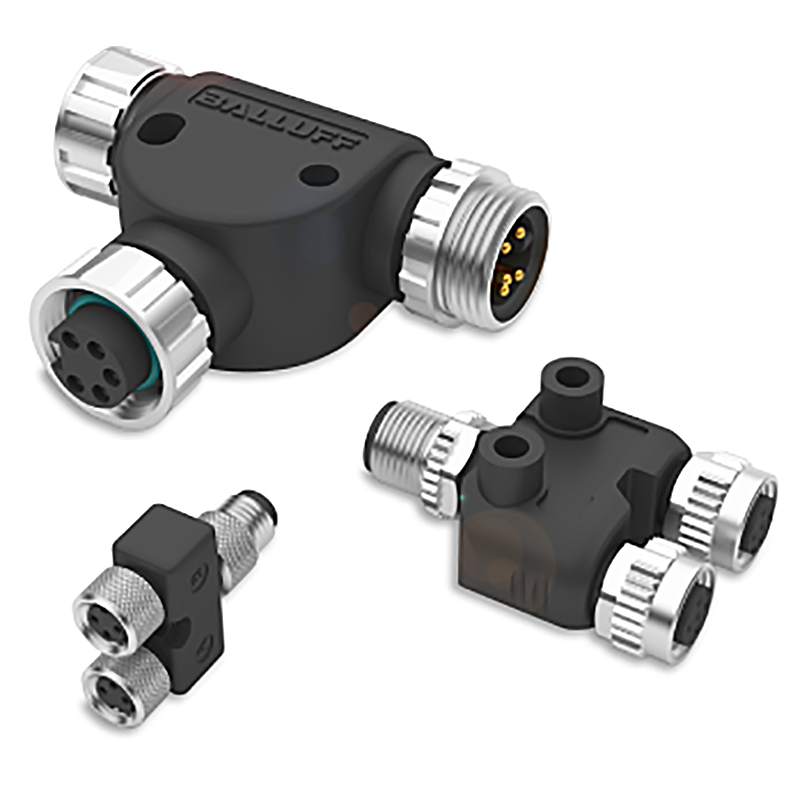

Conectores en ‘T’

Conectores sin cables que garantizan una conexión segura:

Robustos y adecuados para usos industriales
Resistentes a golpes y vibraciones
Grado de protección IP 67, IP 68 opcional
Materiales de alta calidad
Leds de alta luminosidad
De aplicación flexible: diferentes tipos de cableados, variantes con uno, dos o ningún agujero de montaje
