TEF | Protector de sobre y baja tensión trifásico con detección de secuencia de fases

Por RBC Sitel

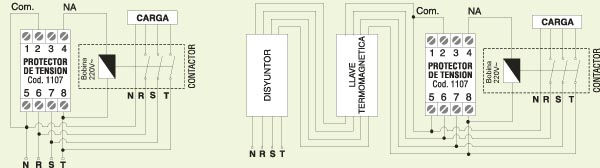

El protector de sobre y baja tensión trifásico con detección de secuencia de fase de RBC Sitel es un dispositivo apropiado para la protección general de equipos en circuitos eléctricos industriales; no solamente interrumpe la alimentación eléctrica cuando la tensión de la red sufre variaciones o interrupciones de fase o neutro sino que también monitorea constantemente la secuencia de fase, sin conectar la salida ante una eventual inversión de esta. Este protector de tensión se utiliza con un contactor y evita que se dañen los artefactos o equipos que se conecten al circuito eléctrico. Cuando la tensión se normaliza, se reconecta automáticamente luego de 2,5 minutos; igualmente se puede optar, si se prefiere, por una reconexión manual. En caso de que se produzca una inversión en la secuencia de fase, la unidad no reconecta e indica el fallo a través de una señal luminosa. Para volver a la secuencia correcta, solo se toman dos fases cualesquiera y se invierten las conexiones entre sí (tanto para las entradas del protector como para las del contactor). La unidad se instala en el interior de una caja que posea riel DIN; se coloca en combinación con un contactor con capacidad de corriente adecuada a la carga a controlar y con una tensión máxima de bobina de 220 V. Forma de conexión Características técnicas Tensión de alimentación: 3 x ~380 V + N-50 Hz Rango de protección por alta: ~220 V + 10% (~242 V), 50 Hz (entre cada fase y neutro) Rango de protección por baja: ~220 V - 20% (~178 V), 50 Hz (Entre cada fase y neutro) Precisión: ±3 V Retardo de desconexión por sobretensión: 10 ms máximo. Retardo de desconexión por baja tensión: 1 s, ± 0,5 Retardo de desconexión: seleccionable entre 2,5 minutos (automática) o sin reconexión (manual)
