SISol Salta
Sistema de Información Solar Salta

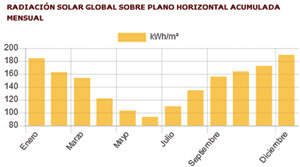

Ejemplo de información provista por el gráfico de recurso solar

SISol, el Sistema de Información Solar de Salta, es un sistema de información web de consulta espacial y temporal de datos de radiación solar y temperatura que permite realizar evaluaciones técnico-financieras de sistemas solares (paneles fotovoltaicos y calefones solares).
SISol se desarrolló en el marco de un Convenio de Investigación y Desarrollo RES 3157/16 y Convenio de Asistencia Técnica concertados entre el Consejo Nacional de Investigaciones Científicas y Técnicas (CONICET) Grupo Planificación Energética y Gestión Territorial del Instituto de Investigaciones en Energía No Convencional (INENCO) y la Secretaría de Energía del Ministerio de Producción, Trabajo y Desarrollo Sustentable de la provincia de Salta.
Cuenta con cuatro módulos: el de radiación solar, el de temperatura, el de generación eléctrica fotovoltaica y el de generación térmica. Este último, que se reproduce a continuación, permite realizar una evaluación técnica para la instalación de calefones solares.

Memoria técnica y metadatos

Este módulo permite estimar la generación de agua caliente sanitaria por la instalación de un sistema solar térmico, en un lugar determinado de la provincia de Salta.

Aporte energético del sistema solar para calentamiento de agua

La aplicación estima el aporte energético provisto por un sistema solar térmico de calentamiento de agua utilizando el método de cálculo f-Chart. Este método permite estimar el rendimiento medio en un largo periodo de tiempo, expresado como la fracción de la carga térmica mensual (f) aportada por el sistema de energía solar. Para desarrollarlo se utilizan datos mensuales medios meteorológicos. La fórmula considera relaciones entre la energía absorbida y perdida por el colector solar sobre la carga térmica mensual.

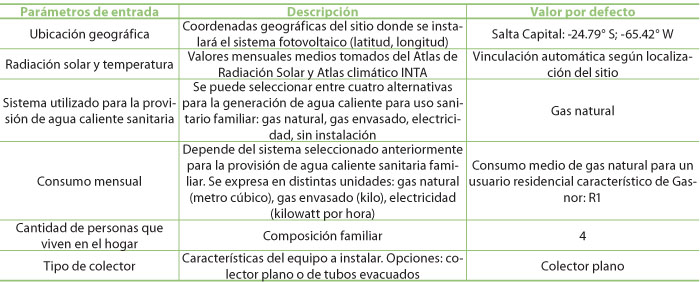

Los parámetros de diseño utilizados en la aplicación de SISOL se explicitan en la tabla 2.

Energía aportada por el sistema solar térmico

El método f-Chart permite obtener la fracción de la carga térmica mensual aportada por el sistema de energía solar. La energía aportada por el sistema se calcula multiplicando la carga térmica mensual del sistema multiplicado por el valor de f obtenido.

E_a = f Q_ac

donde E_a es la energía aportada por el sistema solar (kWh) y Q_ac, la carga térmica mensual de agua caliente.
La carga térmica unitaria (por unidad de volumen) está relacionada con la temperatura del agua de ingreso (T_red) y la temperatura del agua de consumo (T_uso).
El resultado obtenido estima la energía ahorrada mensualmente con la instalación de agua caliente en kilowatts-hora.
El mismo proceso operativo se desarrolla para todos los meses (i) del año. La relación entre la suma de las coberturas mensuales y la suma de las cargas térmicas mensuales determina la cobertura anual del sistema (Q_u).

Fracción de cobertura solar anual =
=

Tabla 3. Poder calorífico = factor de conversión

Cálculo del ahorro del gas

El cálculo se realiza considerando el poder calorífico como factor de conversión. Los resultados, en la tabla 3. Dependiendo del ingreso de datos, el cálculo se realiza mensual o bimestral.

Reporte técnico

Una vez culminado el proceso, los resultados técnicos de la generación solar térmica de agua caliente sanitaria se pueden observar en la pantalla de la aplicación y descargar como reporte en formato .pdf. El reporte incluye parámetros de la simulación, y consumo y generación de energía mensual para un año tipo, expresados en diversas unidades según fuente energética de comparación: gas natural, gas envasado o electricidad.
